Kaip išardyti ir surinkti durų vyrį (3)
Sprendimas
Prieš atlikdami techninę priežiūrą, išjunkite prietaisą ir atjunkite maitinimo kištuką iš lizdo.
Visada būkite atsargūs, kai perkeliate prietaisus, nes sunkiuosius prietaisus reikia perkelti dviem asmenims.
Visada naudokite apsaugines pirštines ir uždarą avalynę.
Atkreipkite dėmesį, kad netinkamas remontas ar neprofesionalus remontas gali turėti saugos pasekmių
KAIP išardyti ir surinkti durų vyrį
1. Uždenkite

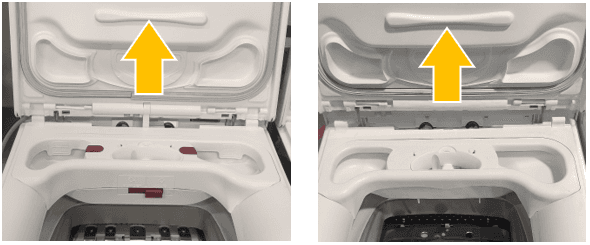

Pakelkite rankeną, kad pakeltumėte dangtį.

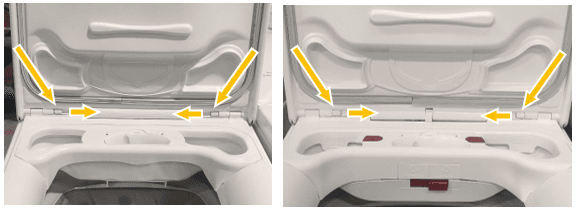

Nuimkite du vyrių kaiščius į vidų. (žemiau galite pamatyti dvi skirtingas versijas)
Pakelkite dangtį ir nuimkite. (žemiau galite pamatyti dvi skirtingas versijas)
Surinkdami pakartokite šiuos veiksmus atvirkštine tvarka.
Prieš įsikišdami į įrangą, ant būgno uždėkite apsaugą, kad mažos dalys nepatektų į vonią.
2. Valdymo skydelis
Įstatykite atsuktuvą į šonines angas, kaip parodyta paveikslėlyje, iš pradžių vienoje, o paskui kitoje pusėje, visada pasirūpinkite, kad tarp spintelės ir atsuktuvo būtų įtaisyta apsauga, kad nesubraižytų dažai.
Paspauskite žemyn, kad šiek tiek išplėstumėte valdymo skydą ir atsegtumėte spaustukus, pritvirtinančius jį vietoje.
Šiek tiek pakelkite priekinę valdymo skydelio dalį.
Perkelkite jį atgal.
2.1 Surinkimas
Įkiškite valdymo skydelyje esančius bėgių šarnyrus (1) į bėgius (2), esančius skalbimo mašinos šonuose.
Pasukite į priekį.
Paspauskite valdymo skydelį į priekį, kol jis visiškai užsifiksuos.
Atidarykite viršutinį pjovimo žiedą.
Nuo viršutinės pusės atjunkite gofruotąjį tarpiklį
3. Plokšti plomba
Nuimkite kairįjį ir dešinįjį šoninius skydus (žr. Atitinkamą skyrių).
Nuimkite laidus iš įvairių atramų (rodomos rodyklėmis).
Atsuktuvu atidarykite spaustuką, stengdamiesi neperforuoti gofruotojo tarpiklio ir nesulaužyti fiksavimo žiedo.
Nuimkite gofrą atsargiai, kad nesugadintumėte 2 pagrindų.
Surenkant iš naujo.
Sutepkite visą įleidimo angą, į kurią reikia įkišti gofruotąjį tarpiklį.
Sutepkite gofruotojo sandariklio lizdą, kuris bus įkištas į įleidimo angą.
(Apatinė dalis rodyklėmis nenurodoma, nes ji paslėpta.)
Sutepus dvi sėdynes, įleidimo angą ir gofruoto tarpiklio sėdynę.

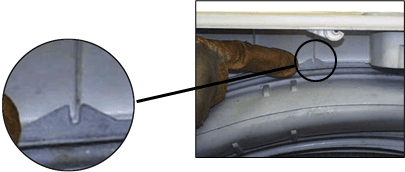

Raskite atskaitos simbolio padėtį įleidimo angos krašte.
(iliustracinė nuotrauka, gali skirtis nuo jūsų skalbimo mašinos modelio)
Etaloninio simbolio padėtis ant gofruoto plombos.
Įkiškite tarpiklį tarp įleidimo angos ir suvirintos vonios.
Padėkite dvi nuorodas taip, kad jos atitiktų.
Ir įkiškite įpakavimo įsiurbimo angą gofruotą plombą.
Sutepkite fiksavimo žiedo dalį, kuri bus įkišta į gofruotą sandariklį
tvirtai pritvirtinkite prie suvirintos vonios.
Patepkite gofruotojo tarpiklio vietą, nurodytą rodykle.
Įkiškite fiksavimo žiedą tarp gofruoto tarpiklio ir įleidimo angos.
(iliustracinė nuotrauka, gali skirtis nuo jūsų skalbimo mašinos modelio)
Patikrinkite, ar gofras tiksliai įdėtas ir ar tinkamai pritvirtinti atskaitos grioveliai.
Iš abiejų pusių.
Patikrinkite, ar fiksavimo žiedas yra idealiai įkištas į savo vietą aplink visą perimetrą.
Sujunkite du fiksavimo žiedo galus.
Priveržkite vamzdžių veržliarakčiu (būkite atsargūs, nepažeiskite žiedo).
Pakartokite veiksmus, atliktus su šiuo fiksavimo žiedu, kai fiksavimo žiedas tvirtina gofruotąjį tarpiklį prie įleidimo angos.
4. Šoninės plokštės
Nuimdami šoninius skydus galite patekti į visas įvairias skalbimo mašinos dalis.

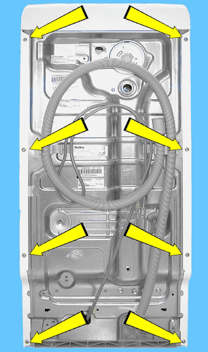

Atsukite varžtus, pritvirtinančius dešinįjį arba kairįjį šoninį skydą (prietaisą žiūrint iš priekio) prie galinio skydo.
Perkelkite jį skalbimo mašinos galinės pusės link
kad būtų galima jį pašalinti iš viršutinių kreipiamųjų, pažymėtų piešinyje rodyklėmis.
5. Elektroninis slėgio jungiklis
Nuimkite valdymo skydelį (žr. Atitinkamą pastraipą).
Nuslyskite jungtį.
Paspauskite skirtukus, kuriais ji pritvirtinta prie spintelės, ir nuimkite.
Ištraukite mažą vamzdelį, sujungiantį jį su slėgio kamera.
Surinkdami pakartokite šiuos veiksmus atvirkštine tvarka.
Keičiant bet ką, prašome žiūrėti kodą, pateiktą atsarginių dalių, susijusių su remontuojamu prietaisu, sąraše.
Nuimkite durelių užrakto laidus nuo rodyklėmis pažymėtų kabelių riebokšlių.
Atidarykite fiksavimo žiedą, kuris tvirtina gofruotąjį tarpiklį prie įleidimo angos, ir nuimkite jį nuo savo sėdynės.
Atsukite du varžtus, kuriais įleidimo anga pritvirtinta prie galinio ir priekinio skydo.
Kairė pusė
Atsukite du varžtus, kuriais įleidimo anga pritvirtinta prie galinio ir priekinio skydo.
Dešinioji pusė
Nuimkite jungtis
Išplėskite / sulaužykite spaustukus, kurie užkemša vamzdžius, vedančius į vandens balionėlį.
Ištraukite vamzdžius
Stumkite du fiksatorius (1) į prietaiso vidų ir tuo pačiu metu pasukite elektromagnetinį vožtuvą (2) prieš laikrodžio rodyklę.
Išimkite jį iš savo vietos
Kad palengvintumėte įvado veikimą, pastatykite atramą po varikliu.
Stumkite įleidimo angą į priekį, kad ištrauktumėte elektromagnetinio vožtuvo atramą iš užpakalinio skydo, ir šiek tiek ją pakelkite.
(iliustracinė nuotrauka, gali skirtis nuo jūsų skalbimo mašinos modelio)
Nuimkite įvadą iš priekinio skydo.
Nuo įleidimo angos atkabinkite dešiniąją ir kairę priekines spyruokles.
Nuimkite laidų jungtį nuo durų vėlinimo sistemos.
Įvadas su elektromagnetiniais vožtuvais
Surinkdami pakartokite šiuos veiksmus atvirkštine tvarka
5. Vandens dozatorius
Pakelkite dangtį.
Nuimkite ploviklio dozatorių.
Nuimkite valdymo skydelį (žr. Atitinkamą pastraipą)
Išplėskite / sulaužykite spaustukus, kurie užkemša vamzdžius, vedančius į vandens balionėlį.
Ištraukite vamzdžius
Montuodami naudokite vienodų savybių stovyklas.
Su Ø 20,5 mm
Atjunkite skirtukus, kurie jį pritvirtina prie įleidimo angos
